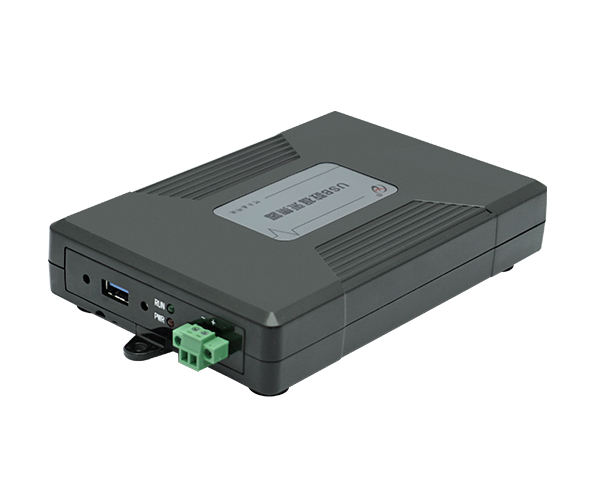

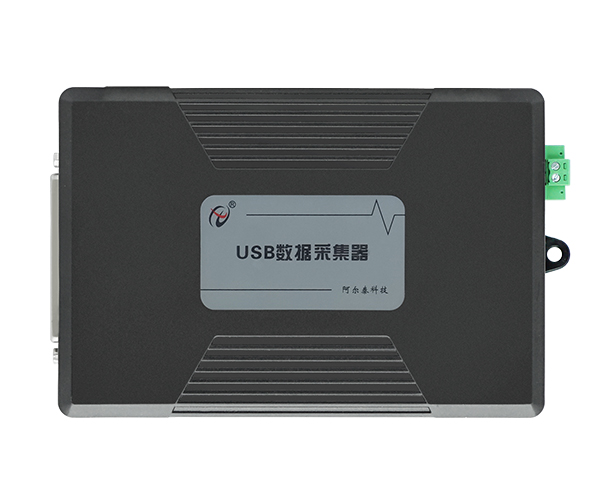

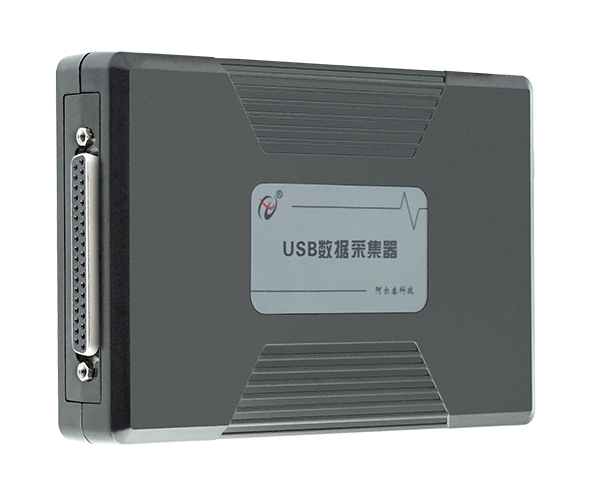

USB3136 USB數據采集卡
產品簡介：12位 16路模擬量輸入；2通道模擬量同步輸出；12路可編程I/O；1路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
產品附件：A37D,A37D
- 產品詳情
- 相關產品
功能特點：
1、與LabVIEW無縫連接，提供圖形化API函數。
2、類似DMA的USB Stream傳輸技術，傳輸效率更高，實時性更強。
3、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
4、低功耗，支持USB總線供電與7~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
AI模擬量輸入 | ADC分辨率 | 12位（Bit） |
輸入通道 | 16通道（RSE、NRSE）； 8通道（DIFF） | |
輸入量程 | ±10V、±5V、±2V、±1V | |
采樣率 | 250Ksps（USB3135）；500Ksps（USB3136） | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | 4K點FIFO | |
觸發方式 | 開始觸發、參考觸發、暫停觸發 | |
觸發類型 | 模擬邊沿、模擬窗、數字邊沿 | |
AO模擬量輸出 | 輸出通道 | 2路14位同步輸出 |
轉換速率 | 100Ksps（USB3135）；200Ksps（USB3136） | |
量程 | ±10V | |
存儲器深度 | 4K點FIFO | |
生成模式 | 單點（按需）生成、有限點生成、連續生成 | |
CTR計數器 | 通道數 | 1路32位 |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、 脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器) | |
CO：脈沖輸出 | ||
CTR采樣方式 | CI：按需單點采樣 | |
CO：單點（按需）生成、有限點生成、連續生成 | ||
DIO | 12路（Port0 8路，Port1 4路，復用PFI0~3）、程控I/O方向與狀態 | |
1路+5V、200mA電源輸出 | ||
軟件自動校準 | ||
支持多卡同步 | ||
