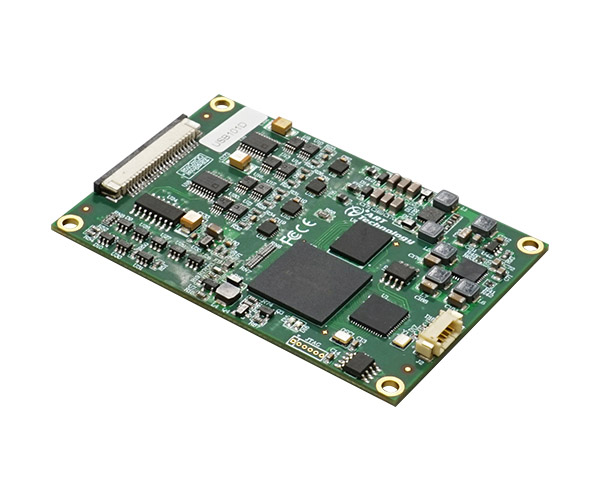

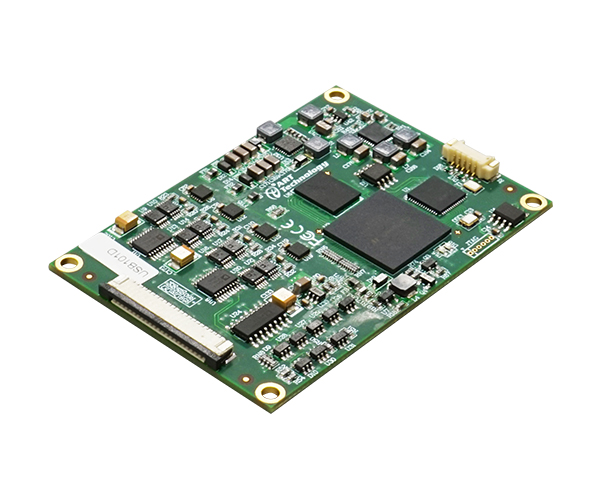

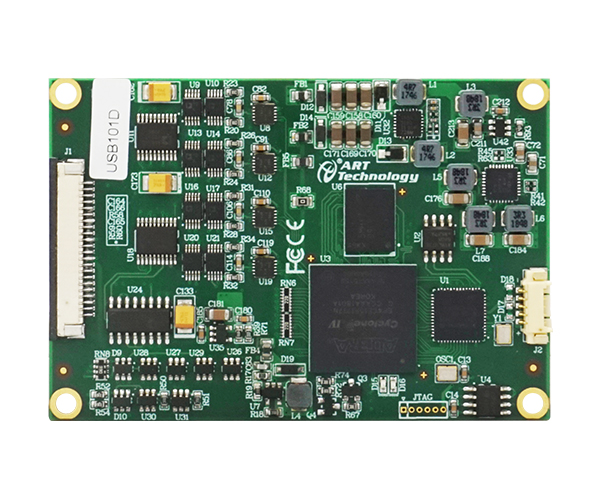

USB101D數據采集卡
產品簡介：USB101D是一款超小尺寸的AD同步采集卡。4路差分模擬量輸入，16位ADC采樣精度
產品附件：
- 產品詳情
- 相關產品
AD模擬量輸入 | ADC分辨率 | 16位(Bit) | |
輸入通道 | 4路差分 | ||
輸入量程 | ±10V | ||
過壓保護 | ±12V | ||
校準方式 | 軟件自動校準 | ||
采樣率 | 高達1MS/s | ||
采樣方式 | 同步采樣 | ||
采樣模式 | 連續采樣、觸發采樣、有限采樣 | ||
耦合方式 | 直流耦合 | ||
觸發模式 | 中間觸發、后觸發、預觸發、硬件延時觸發 | ||
觸發源 | 軟件觸發、DTR觸發 | ||
觸發方向 | 下降沿觸發、上升沿觸發、上下邊沿觸發 | ||
DTR輸入范圍 | 標準TTL電平 | ||
程控增益 | 1、10、100、1000倍 | ||
輸入阻抗 | 10MΩ | ||
非線性誤差 | ±4LSB(max) | ||
增益誤差 | 10 ppm/°C(G = 8) | ||
外時鐘輸入范圍 | <= 1MHz，TTL電平信號 | ||
數據讀取與存儲 | 通道切換方式 | 4通道4芯片獨立工作 | |
數據讀取方式 | USB 2.0 | ||
采樣模式 | 有限采樣 | 連續采樣、連續觸發采樣 | |
存儲器深度 | 64M字 DDR2存儲器 | 16K字FIFO | |
每通道存儲深度 | 8M字（點） |
| |
板卡尺寸 | 80.14mm(長)×55.07mm(寬) | ||
