你了解這些“計算機總線”嗎？

先鎖定 “總線天團” 人設，全員整活，PCIe 是電腦芯中飆速的 “高速主干道”，，PXIe 是工裝加身的 “工業加固款”，，USB 是外設通連的 “萬能插座臺”，，NET（以太網）是遠程傳數的 “跨域高速帶”。，同屬 “計算機總線” 一脈，各有專屬 “服務場域” 與 “性能王牌”，分工不內卷，協作超絲滑～總線天團各顯神通（總線介紹）

1.PCIe

PCIe是一種高速串行計算機擴展總線標準，用于計算機主板與外部硬件設備的連接（如顯卡、擴展卡、數據采集卡等）。它相對比PCI并行總線，解決了數據傳輸帶寬不足、信號干擾的問題。

理解不同PCIe版本和通道數組合提供的理論帶寬，對于硬件選型、系統設計及性能瓶頸分析至關重要。

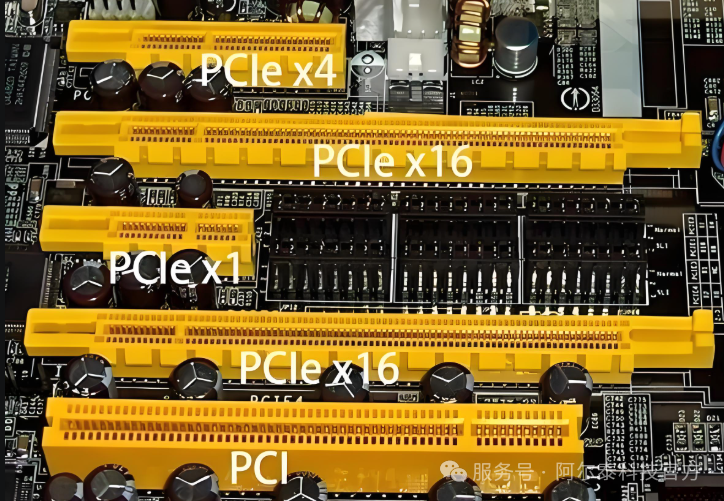

PCIe 插槽的通道數（×1、×4、×8、×16 ）代表數據通道的數量。

總帶寬的計算方式為 “單通道速率 × 通道數”。不同 PCIe 版本和通道數組合下的帶寬情況如下：

PCIe 2.0，（單通道～500 MB/s）

PCIe 3.0，（單通道～1GB/s）

PCIe 4.0，（單通道～2GB/s）

PCIe 5.0，（單通道～4GB/s）

以PCIe 3.0 ×16為例：總帶寬為 1GB/s ×16 = 16GB/s。

2.PXIe

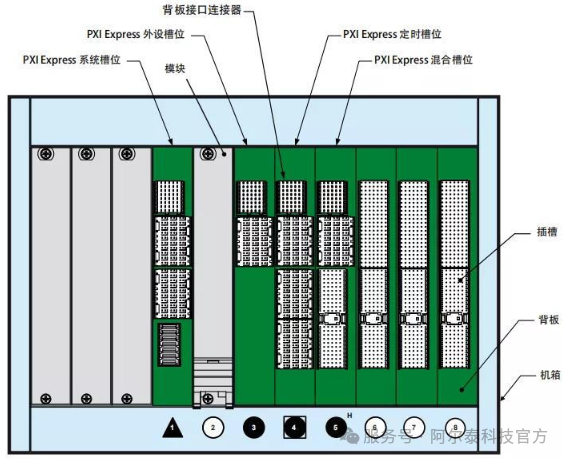

PXIe本質上是在 PCIe 技術基礎上，針對工業測試、測量、自動化等場景進行的專業化擴展，是將 PCIe技術封裝為工業級標準的一種總線技術，具有加固、同步和模塊化等特點。

?模塊化設計?：支持靈活添加或更換模塊，適應不同測試需求。?

?高可靠性?：采用差分信號傳輸技術，抗干擾能力強。

?工業級特性?：支持模塊化擴展，適應嚴苛環境下的高精度測試需求。?

3.USB通用串行外設總線

USB：通用串行總線，是一種應用廣泛的外部總線標準，用于規范電腦、移動設備等與外部設備的連接與通訊。

傳輸速率多元：涵蓋低速 1.5Mbps、高速 480Mbps，超高速達 5Gbps 及以上，適配不同設備對數據傳輸速度的要求。

便捷的熱插拔與即插即用：用戶無需關機就能連接或斷開設備，設備插入時主機自動枚舉并加載驅動程序，使用便捷。

4.NET(以太網)網絡通信總線

NET（以太網）：一種廣泛應用的計算機局域網絡通信總線，依靠成熟技術，在辦公網絡、工業自動化、數據中心等領域搭建設備間高效數據傳輸鏈路。

拓?fù)潇`活：支持總線型、星型、樹型等拓?fù)浣Y(jié)構。戶能按網絡規模、布局及需求，輕松擴展或調整網絡。

速率多元：從 10Mbps 標準以太網，發展到 100Mbps 快速以太網、1Gbps 千兆以太網，再到 10Gbps 萬兆以太網及更高速率。

如何快速理解四大總線核心邏輯

把 PCIe 想成城市高架：車道越多（x16）、車速越快（Gen4），車流量越大。

PXIe 是高架的“工業港”：不僅有高架車道，還有統一時鐘、觸發信號，方便多輛“測試卡車”協同作業。

USB 像家門口的輔路：方便停車、裝卸（熱插拔），但速度低于高架。

NET 像城際高速：能把貨物（數據）送往千里之外。

一句話總結：PCIe 是技術核心，PXIe 是工業形態，USB 是外設接口，NET 是遠程通道；它們共同構成現代計算與測控系統的“交通網絡”。
