計算機擴展總線
作用是用于連接計算機主板與其他硬件組件(如數據采集卡、顯卡、聲卡、網絡卡等)的規范。它們規定了數據傳輸的方式、信號的電氣特性以及物理連接的形狀等。我們熟知的PCI、PCI Express、USB、Thunderbolt等總線,都屬于計算機擴展總線。
PCI和PCIe有什么區別
架構
PCI:采用并行總線架構,所有設備共享相同的數據總線。數據和控制信號在同一時間內通過多個線路傳輸。 PCIe:采用串行通信架構,使用點對點連接,每個設備都有獨立的通道(Lane)。每個通道包含兩條信號線(一條用于發送,一條用于接收),從而提高了帶寬和效率。 傳輸寬帶

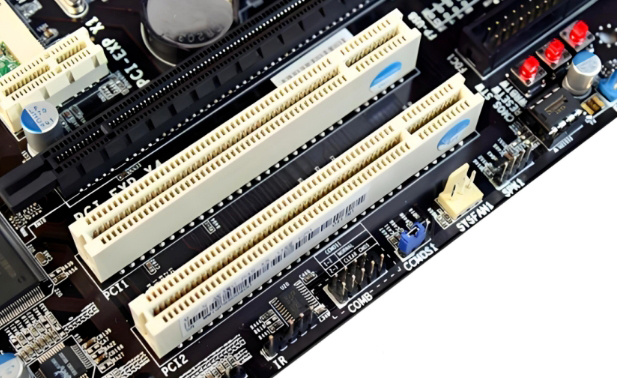

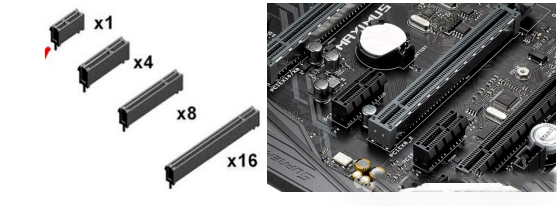

PCI:帶寬較低,PCI通常的帶寬為133MB/s(在32位、33MHz的情況下)到266MB/s(在64位、66MHz的情況下)。 PCIe: 具有更高的帶寬,由于采用串行通信,使得數據傳輸更快、更穩定。隨著PCIE版本的不斷發展,接口速率也在不斷提升。PCIe按照“通道”設計,常見的有x1、x4、x8、x16等配置。 具體帶寬如下圖所示: 外觀 PCI:經典的PCI插槽寬約8.86厘米。有32根或64根引腳。通常為白色,但也可能是其他顏色(如黑色、綠色)。 PCIe:PCIe插槽較短,分為不同的版本,例如x1、x4、x8、x16。 x16插是最長的,大約為24厘米。不同版本的插槽在形狀上有所區分。常見顏色包括黑色、藍色或白色。

兼容性

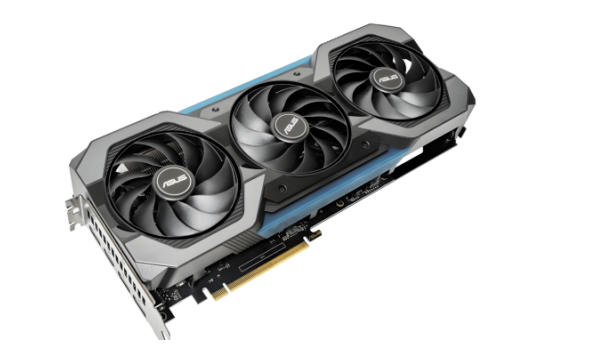

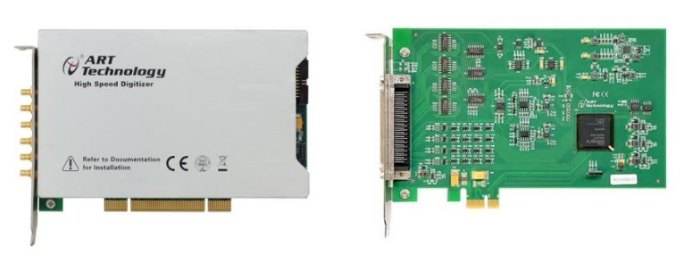

PCI:較老的接口,逐漸被新技術所取代,現代主板通常不再支持PCI插槽。 PCIe:是當前標準,向下兼容允許較低版本的PCIe設備可以在較高版本的插槽上工作,而且它們的插槽形狀和引腳數不同,以防止不兼容設備的錯誤插入。 1. 顯卡: 2. 數據采集卡:
