一. 項目背景

阿爾泰科技與某所下屬空間電源系統事業部達成合作，為地面綜合測試系統提供整套CPCI系統解決方案。綜合地面測試技術是空間航天器的一個至關重要的系統，其次是電源系統的工作正常與否直接影響航天器的成敗。一個成功的航天器綜合地面測試系統與它的設計、研制、測試、日常維護管理是密不可分的。而地面綜合測試是航天器對該系統進行檢查的一個重要手段。

綜合測試是指航天器設備總裝完成后，對分系統的功能、性能及分系統間的相互匹配性進行的測試。針對綜合測試主要需求：

1. 51路單端模擬AD采樣，采樣范圍是0-5v，采樣速度100ms以?xún)?nèi)。

2. 70路開關指令輸出，指令可通過程序控制，驅動能力是28V/200mA。

3. 8路開關控制，需要開關狀態回讀，其中4路電壓為28v、2路電壓為5v。

二. 解決方案

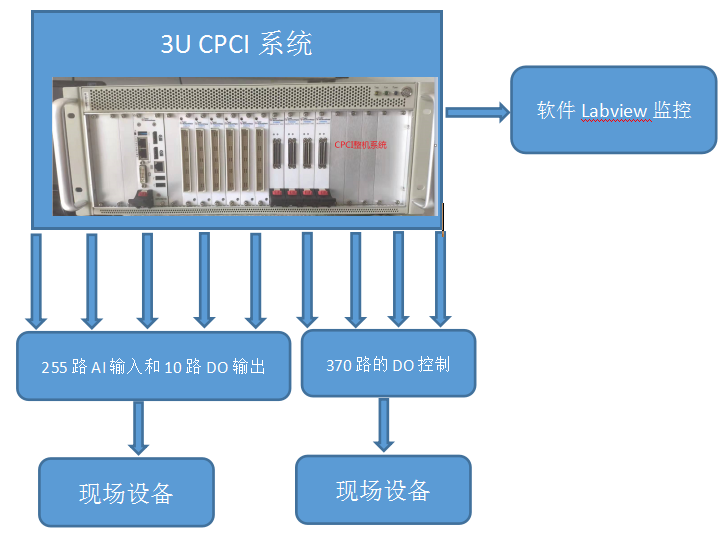

為滿足測試要求，在與用戶反復溝通優化系統后，選定的系統硬件與服務。系統拓?fù)鋱D如下：

軟件方面阿爾泰科技提供板卡程序源碼與技術支持，用戶自行二次開發軟件，該系統采用的是labview編程，來搭建整個綜合測試系統軟件平臺。

三. 涉及產品

控制器：CPCI76C1D

機箱：CPCI7314A

數據采集卡：PXI5632、PXI2314

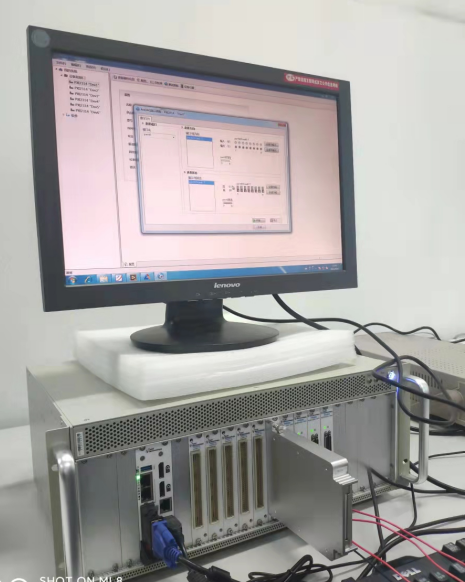

現場圖：
